Energiekonzept auf MARK 51°7 erreicht weiteres Etappenziel

Im Laufe des kommenden Jahres sollen die auf MARK 51°7 ansässigen Firmen mit erneuerbarer Wärme und Kälte aus Grubenwasser durch die Stadtwerke Bochum versorgt werden. In dieser Woche erreicht die Umsetzung des anspruchsvollen Energiekonzepts ein weiteres Etappenziel: Die Grubenwasserpumpen werden sukzessive in zwei Bohrungen zu zwei unterschiedlich tiefen Stollen des ehemaligen Bergwerks Dannenbaum  auf ca. 340 Meter Tiefe abgelassen. Diese Altbergbaubohrungen ermöglichen den Zugriff auf das dort vorliegende Grubenwasser.

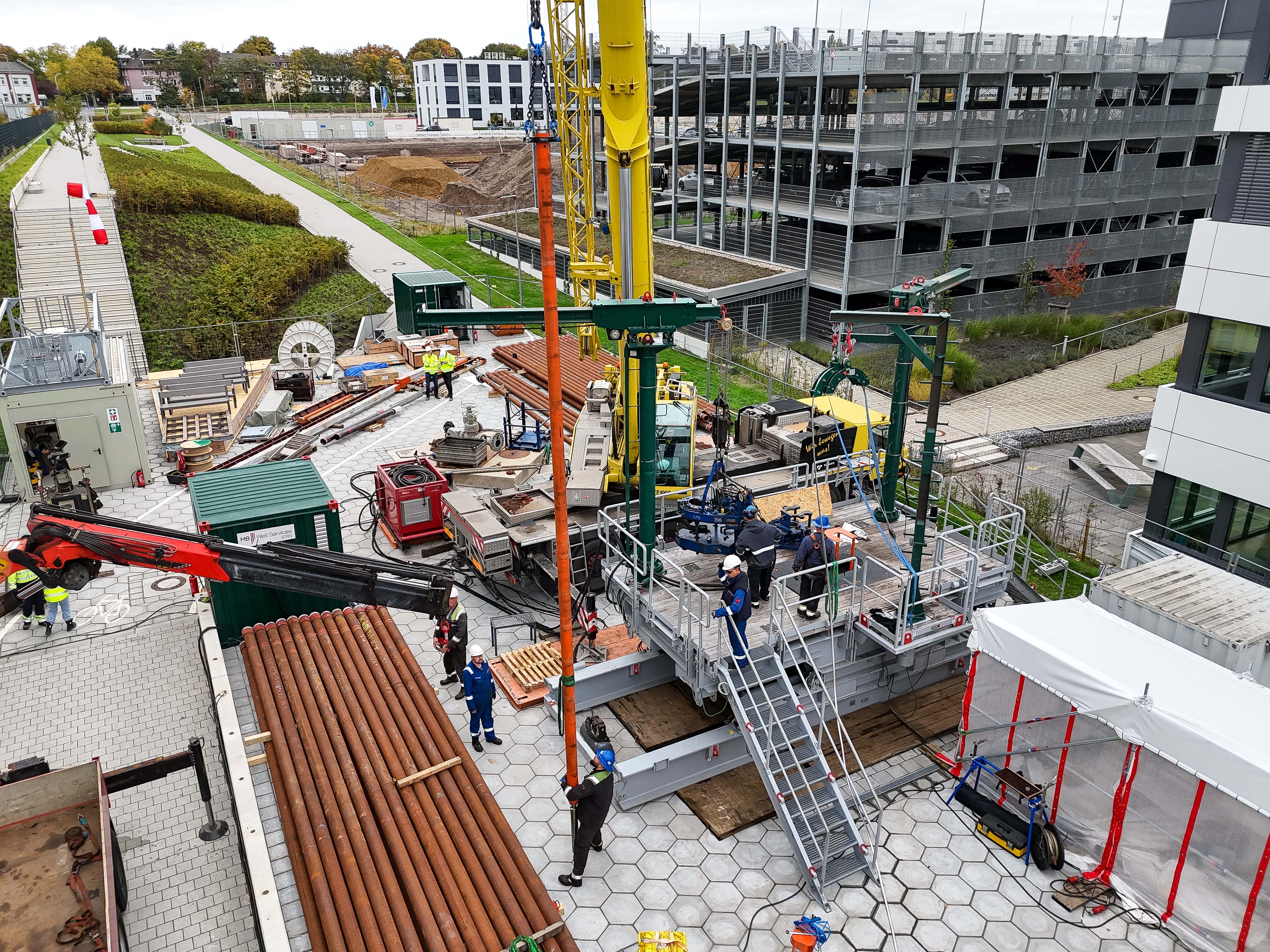

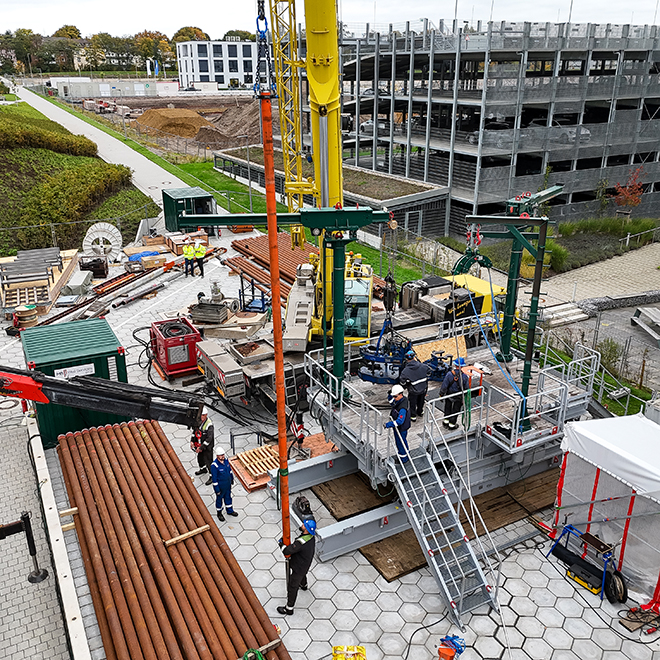

Das Bohrfeld ist für Außenstehende nicht ersichtlich. Es liegt zwischen zwei Bürogebäuden unter einem Plateau an der Suttner-Nobel-Allee. Die technischen Anlagen liegen ebenfalls im Verborgenen und sind in zwei sogenannten Bohrkellern und einem Technikkeller unter der Oberfläche untergebracht. Von hier aus werden die Pumpenstränge, hauptsächlich bestehend aus Injektionsventilen, Sensoren Tauchkreiselpumpen nun mittels Autokran Stück für Stück bis in das unterirdische Grubenwasserreservoir abgelassen.

„Wir streben unter Maximalleistung eine Förderung von bis zu 160 Kubikmeter pro Stunde an. Das sind mehr als 2.600 Liter Grubenwasser in der Minute, das wir zu Tage fördern“, erklärt Markus Siepe, Projekt-Ingenieur bei den Stadtwerken Bochum, die technischen Details.

Das geförderte Grubenwasser ist salzhaltig, enthält Schmutzpartikel und würde die technischen Anlagen zum Heizen und Kühlen schädigen. Daher gelangt das Grubenwasser nicht in den Kreislauf des Nahwärmenetzes auf MARK 51°7. Plattenwärmetauscher entnehmen dem Grubenwasser die Wärme oder die Kälte und übertragen diese an ein geschlossenes Wärme-/Kältenetz der Stadtwerke Bochum, so dass das Grubenwasser im Anschluss wieder zurück in das Grubenwasserreservoir geleitet werden kann, wo es durch die natürliche Erdwärme wieder erwärmt wird. „So entsteht ein effizienter und nachhaltiger Kreislauf, der das natürliche Energiepotenzial des Grubenwassers optimal nutzt. Es freut mich sehr, dass wir mit unserem Energiekonzept jetzt auf die Zielgeraden einbiegen und schon bald ganzjährig die natürliche Erdwärme- und kälte für das 70 Hektar große Areal nutzbar machen können“, betont Jochen Raube, Leiter Fernwärme- und Stromerzeugung bei den Stadtwerken Bochum.

Das Gesamtprojekt

Für die Wärmeversorgung soll das rund 27-28 Grad Celsius warme Grubenwasser aus 840 m Tiefe des ehemaligen Steinkohlebergwerks Dannenbaum über Wärmepumpen auf ca. 50 Grad Celsius erwärmt und anschließend in das Netz abgegeben werden. Auch für die Kälteversorgung der Immobilien wird das Grubenwasser genutzt. Dafür wird aus einer Tiefe von etwa 340 Metern ca. 17 Grad Celsius „kaltes“ Wasser gefördert.

Das natürliche Energiepotenzial des Grubenwassers wird durch diese optimale energetische Ausnutzung zu rund 70 bis 75 Prozent den Wärme- und Kältebedarf der angeschlossenen Abnehmer decken. Der verbleibende Wärmebedarf wird aus dem Fernwärmenetz der FUW GmbH, einer 100 Prozent Tochter der Stadtwerke Bochum, gedeckt. Kältemengen, die an sehr heißen Tagen zusätzlich erforderlich sind, werden über konventionelle Kälteanlagen an das Kältenetz von MARK 51°7 übergeben.

Das neue Energiekonzept leistet einen wichtigen Beitrag zum Klimaschutz. Dank der Nutzung der nachhaltigen und erneuerbaren Energiequelle des Grubenwassers werden klimaschädliche Treibhausgasemissionen (CO₂), verglichen mit einer konventionellen Wärme- und Kälteversorgung mit Erdgasbetrieb und elektrischen Kompressionskältemaschinen, in Summe um rund 3.200 Tonnen pro Jahr reduziert.

Der Aufbau der innovativen Wärme- und Kälteversorgung für MARK 51°7 wird aus Mitteln des EU-Interreg-Programms North-West Europe und des BMWK/BAFA-Förderprogramms „Wärmenetze 4.0“ unterstützt.
